Karmann Ghia Typ 14 Seite 203

Hinweis: Dies ist eine maschinenlesbare No-Flash Ansicht.
Klicken Sie hier um zur Online-Version zu gelangen.

Inhalt

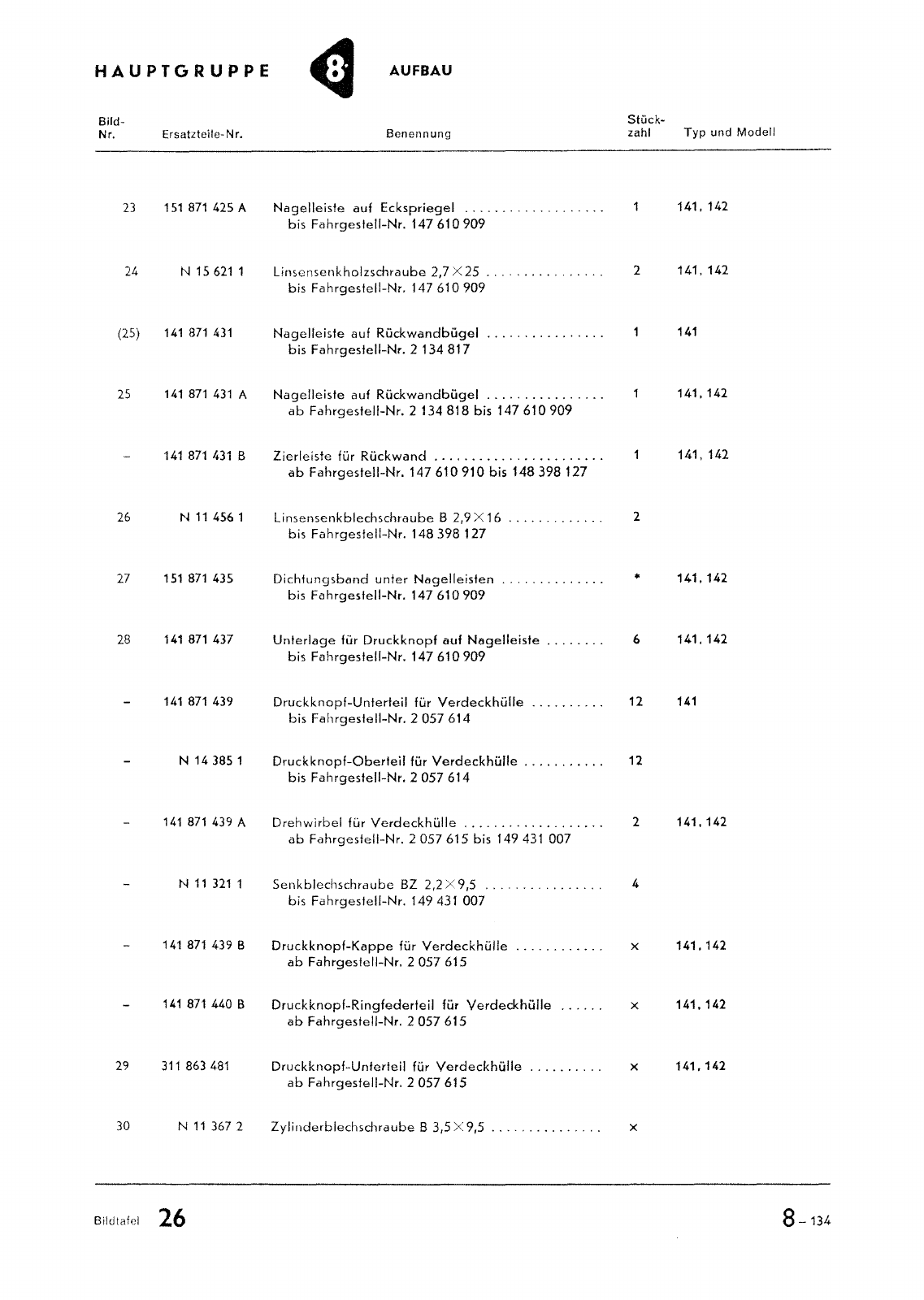

HAUPTGRUPPE AUFBAU Bild Nr Ersatzteile Nr Benennung Stück zahl Typ und Modell 23 1S1 871 425 A Nagelleiste auf Eckspriegel 141 142 bis Fahrgestell Nr 147610909 24 N 156211 Linscnsenkholzschraube 2 7 X 25 2 141 142 bis Fahrgestell Nr 147610909 25 141 871 431 Nagelleiste auf Rückwandbügel 141 bis Fahrgestell Nr 2 134817 25 141 871 431 A Nagelleiste auf Rückwandbügel 141 142 ab Fahrgestell Nr 2 134818 bis 147610909 141 871 431 B Zierleiste für Rückwand 141 142 ab Fahrgestell Nr 147 610910 bis 148398 127 26 N 11 4561 Linsensenkblechschraube B 2 9 X 16 2 bis Fahrgestell Nr 148398 127 27 151 871 435 Dichtungsband unter Nagelleisten 141 142 bis Fahrgestell Nr 147610909 28 141 871 437 Unterlage für Druckknopf auf Nagelleiste 6 141 142 bis Fahrgestell Nr 147610909 141 871 439 Druckknopf Unterteil für VerdeckhülJe 12 141 bis Fahrgestell Nr 2057614 N 143851 Druckknopf Oberteil für Verdeckhülle 12 bis Fahrgestell Nr 2057614 141 871 439 A Drehwirbel für Verdeckhülle 2 141 142 ab Fahrgestell Nr 2057615 bis 149 431 007 N 11 321 1 Senkblechschraube BZ 2 2X9 5 4 bis Fahrgestell Nr 149431 007 141871439 B Druckknopf Kappe für Verdeckhülle x 141 142 ab Fahrgestell Nr 2057615 141 871 440 B Druckknopf Ringfederfeil für Verdeckhülle x 141 142 ab Fahrgestell Nr 2057615 29 311 863481 Druckknopf Unterteil für Verdeckhülle X 141 142 ab Fahrgestell Nr 2057615 30 N 11 367 2 Zylinderblechschraube B 3 5 X 9 5 x Bildtafel 26 8 134


Vorschau Karmann Ghia Typ 14 Seite 203
