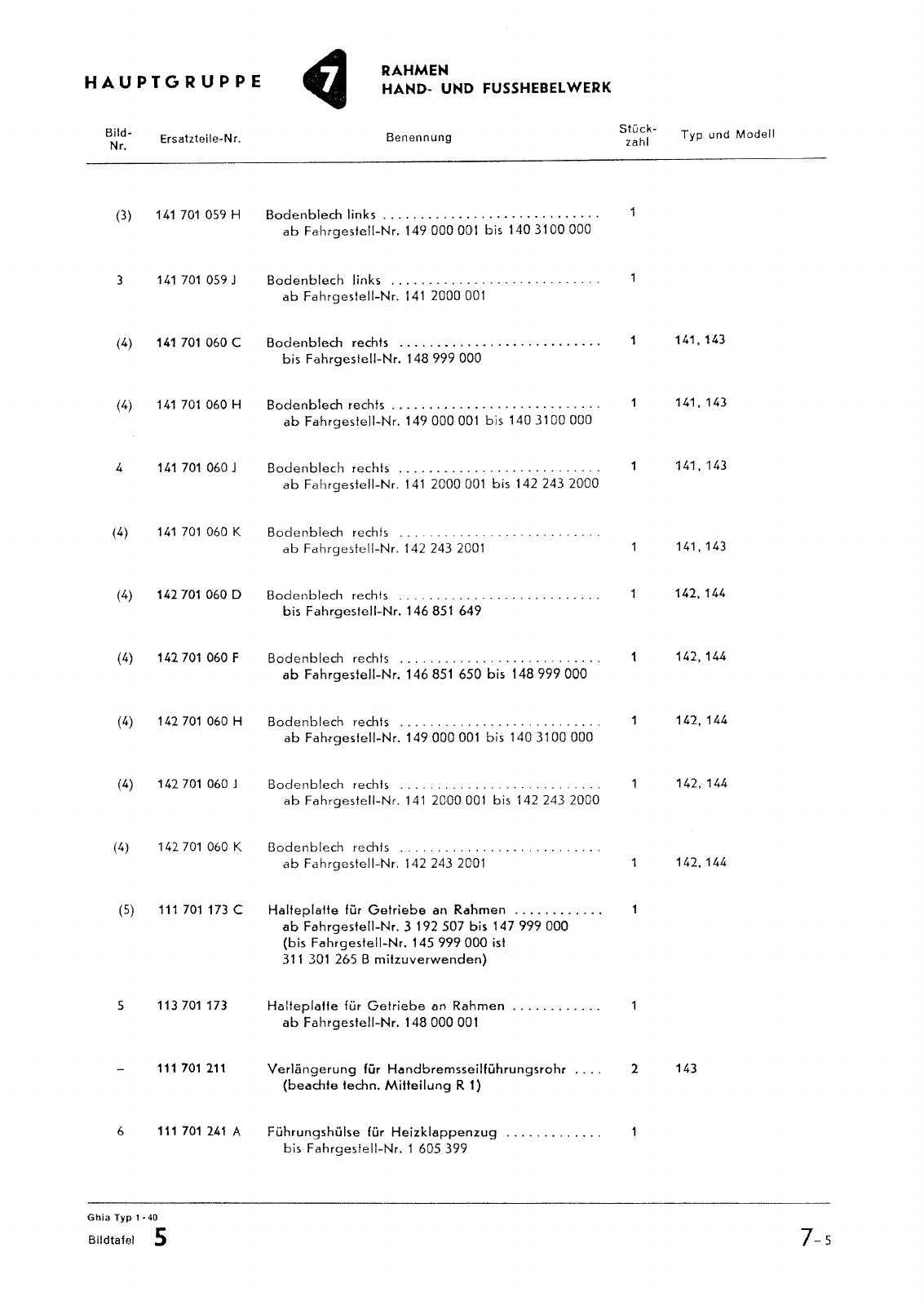

HAUPTGRUPPE RAHMENHAND UND FUSSHEBELWERK Bild Nr Ersatzteile Nr Benennung Stück zahl Typ und Modell 3 141701 059 H Bodenblech links ab Fahrgestell Nr 149000001 bis 1403100000 3 141 701 059 J Bodenblech links ab Fahrgeslell Nr 141 2000001 4 141 701 060 C Bodenblech rechts 141 143 bis Fahrgestell Nr 148999 000 4 141701060 H Bodenblech rechts 141 143 ab Fahrgeslell Nr 149000001 bis 1403100000 4 141 701 060 J Bodenblech rechls 141 143 ab Fahrgestell Nr 141 2000001 bis 142243 2000 4 141 701 060 K Bodenblech rechts ab Fahrgestell Nr 142 243 2001 141 143 4 142701 060 D Bodenblech rechts 142 144 bis Fahrgestell Nr 146851 649 4 142701060F Bodenblech rechts 142 144 ab Fahrgestell Nr 146851 650 bis 148999000 4 142701 060 H Bodenblech rechts 142 144 ab Fahrgestell Nr 149 000 001 bis 140 3100 000 4 142701 060 J Bodenblech rechts 142 144 ab Fahrgestell Nr 141 2000001 bis 142 243 2000 4 142701 060 K Bodenblech rechts ab Fahrgestell Nr 1422432001 142 144 5 111 701 173 C Halleplatle für Getriebe an Rahmen ab Fahrgestell Nr 3 192 507 bis 147 999 000 bis Fahrgestell Nr 145 999000 ist 311 301 265 B mitzuverwenden 5 113 701 173 Halteplatle für Getriebe an Rahmen ab Fahrgestell Nr 148 000 001 111 701 211 Verlängerung für Handbremsseilführungsrohr 2 143 beachte techn Mitteilung R 1 6 111 701 241 A Führungshülse für Heizklappenzug bis Fahrgestell Nr 1 605399 Ghia Typ 1 40 Bildtafel 5 7 5
