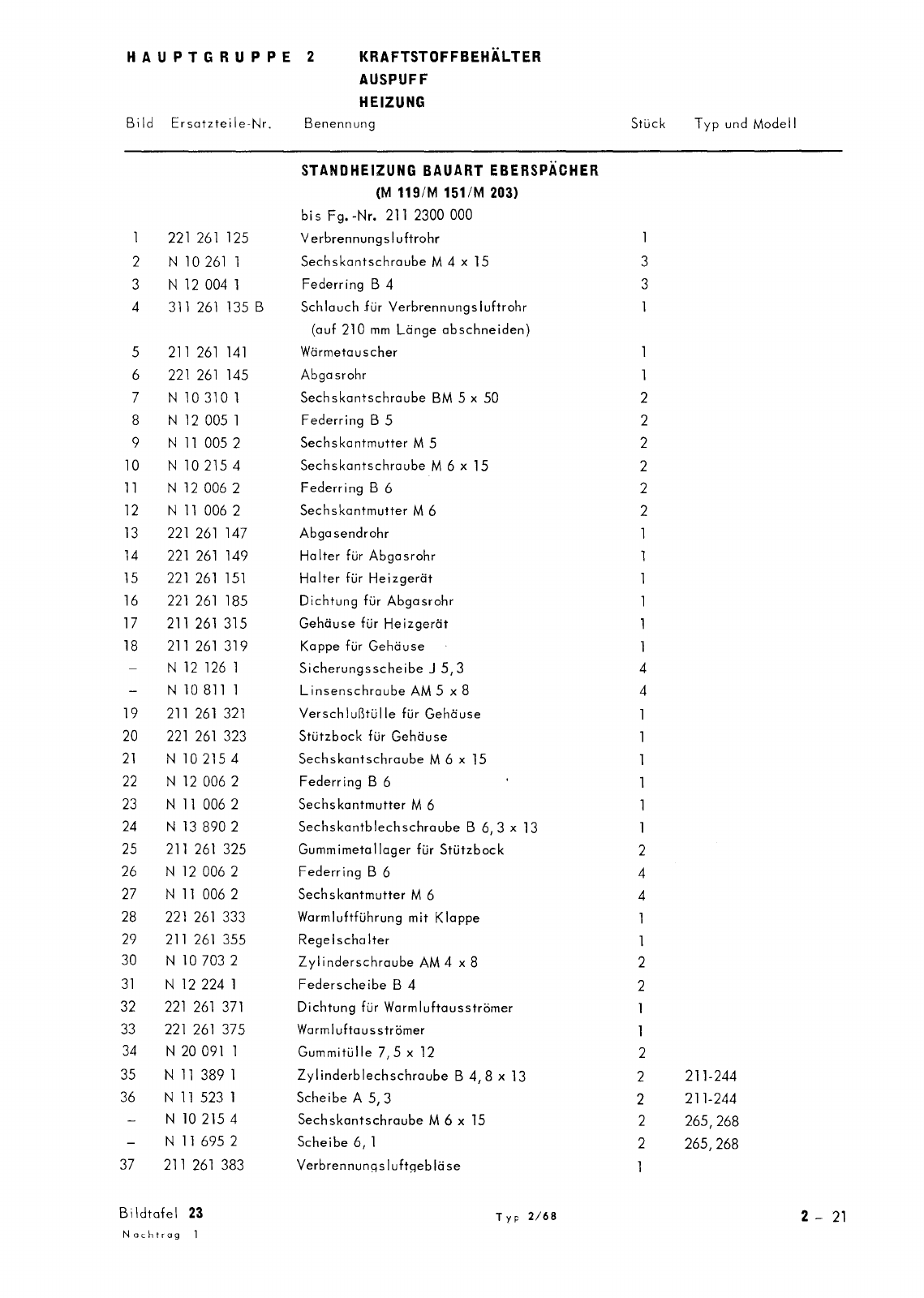

HAUPTGRUPPE 2 KRAFTSTOFFBEHÄLTER AUSPUFF HEIZUNG Bild Ersatzteile Nr Benennung Stück Typ und Modell STANDHEIZUNG BAUART EBERSPÄCHER M 119 M 151 M 203 bi s Fg Nr 211 2300 000 1 221 261 125 Verbrennungsluftrohr 1 2 N 10 261 1 Sechskantschraube M 4 x 15 3 3 N 12 004 1 Federring B 4 3 4 311 261 135 B Schlauch für Verbrennungsluftrohr 1 auf 210 mm Länge abschneiden 5 211261141 Wärmetauscher 1 6 221 261 145 Abgasrohr 1 7 N103101 Sechskantschraube BM 5 x 50 2 8 N 12 005 1 Federring B 5 2 9 N 11 005 2 Sechskantmutter M 5 2 10 N 102154 Sechskantschraube M 6 x 15 2 11 N 12 0062 Federring B 6 2 12 N 11 0062 Sechskantmutter M 6 2 13 221 261 147 Abgasendrohr 1 14 221 261 149 Halter für Abgasrohr 1 15 221261 151 Halter für Heizgerät 1 16 221 261 185 Dichtung für Abgasrohr 1 17 211261315 Gehäu se für Heizgerät 1 18 211261319 Kappe für Gehäuse 1 N 12 126 1 Sicherungsscheibe J 5 3 4 N 10 811 1 Linsenschraube AM 5 x 8 4 19 211 261 321 Verschlußtülle für Gehäuse 1 20 221 261 323 Stützbock für Gehäuse 1 21 N 102154 Sechskantschraube M 6 x 15 1 22 N 12 0062 Federring B 6 1 23 N 11 0062 Sechskantmutter M 6 1 24 N 13 8902 Sechskantblechschraube B 6 3 x 13 1 25 211 261 325 Gummimetallager für Stützbock 2 26 N 12 0062 Federring B 6 4 27 N 11 0062 Sech skantmutter M 6 4 28 221 261 333 Warm luftführung mit Klappe 1 29 211 261 355 Rege IschaIter 1 30 N 10703 2 Zylinderschraube AM 4 x 8 2 31 N 12 224 1 Federscheibe B 4 2 32 221 261 371 Dichtung für Warmluftausströmer 1 33 221 261 375 Warm Iuftausströmer 1 34 N 20091 1 Gummitülle 7 5 x 12 2 35 N 11 389 1 Zylinderblechschraube B 4 8 x 13 2 211 244 36 N 11 523 1 Scheibe A 5 3 2 211 244 N 10 215 4 Sechskantschraube M 6 x 15 2 265 268 N 11 695 2 Scheibe 6 1 2 265 268 37 211 261 383 Verbrermunqs Iuft eb läse 1 Bi Idtafel 23 Typ 2 68 2 21 Nachtrag 1
