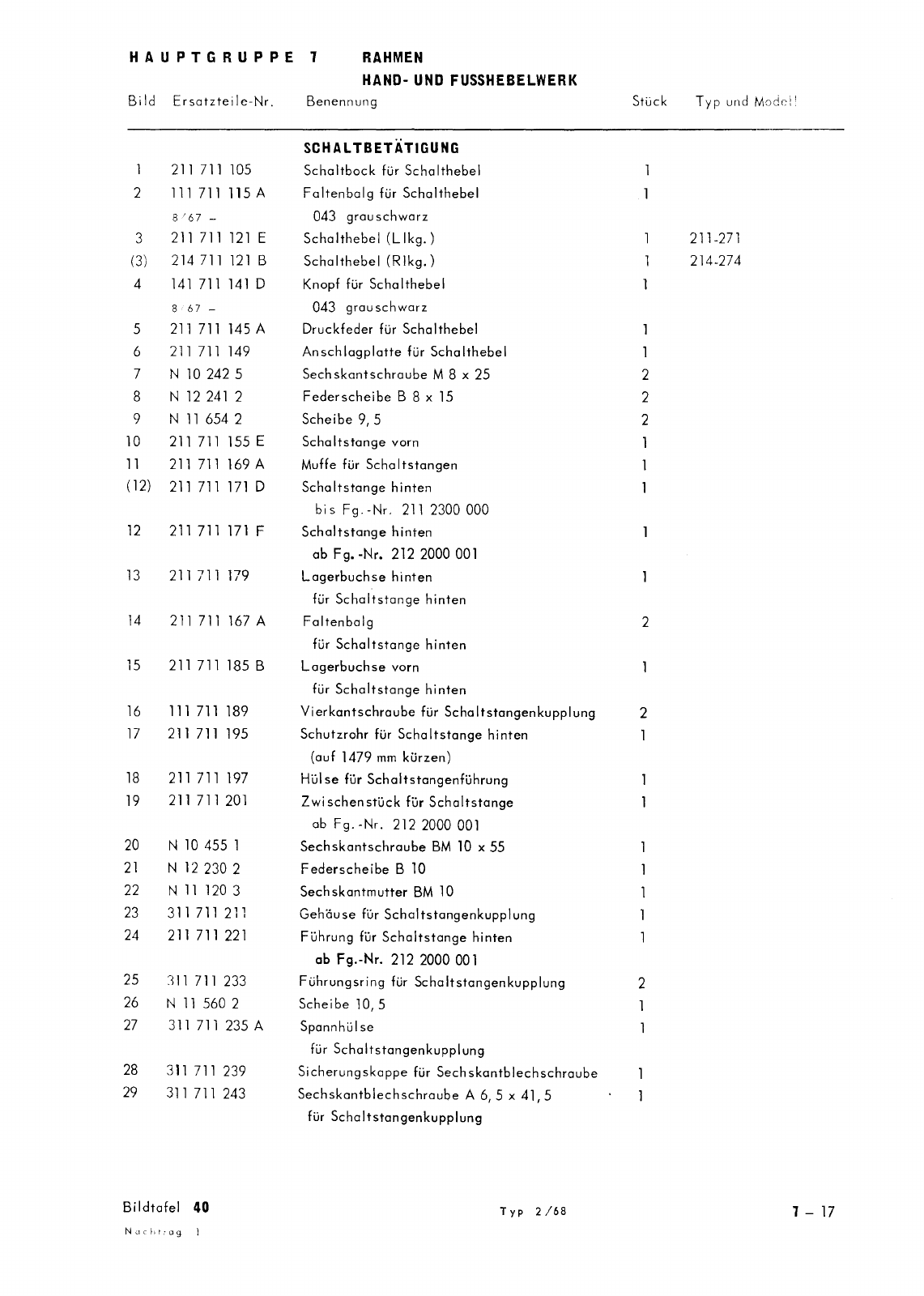

HAUPTGRUPPE 1 RAHMEN HAND UND FUSSHEBELWERK Bild Ersatzteile Nr Benennung Stück Typ und Model SCHALTBETÄTIGUNG 1 211 711 105 Schaltbock für Schalthebel 2 111711115A Faltenbalg für Schalthebel 8 67 043 grauschwarz 3 211 711 121 E Schalthebel Llkg 1 211 271 3 214 711 121 B Schalthebel Rlkg 1 214 274 4 141711 141 D Knopf für Scha IthebeI 1 8 67 043 grauschwarz 5 211 711 145 A Druckfeder für Schalthebel 1 6 211 711 149 Anschlagplatte für Schalthebel 1 7 N 10 242 5 Sechskantschraube M 8 x 25 2 8 N 12 241 2 Federscheibe B 8 x 15 2 9 N 11 654 2 Scheibe 9 5 2 10 211 711 155 E Schaltstange vorn 1 11 211711169A Muffe für Scha Itstangen 1 12 211711 171 D Schaltstange hinten 1 bis Fg Nr 2112300000 12 211 711 171 F Schaltstange hinten ab Fg Nr 212 2000 001 13 211 711 179 Lagerbuchse hinten für Schaltstange hinten 14 211711167A Faltenbalg 2 für Schaltstange hinten 15 211711185 B Lagerbuchse vorn für Schaltstange hinten 16 111 711 189 Vierkantschraube für Schaltstangenkupplung 2 17 211 711 195 Schutzrohr für Scha Itstange hinten 1 auf 1479 mm kürzen 18 211 711 197 Hül se für Schaltstangenführung 19 211 711 201 Zwischenstück für Schaltstange ab Fg Nr 2122000001 20 N 10 455 1 Sechskantschraube BM 10 x 55 21 N 12230 2 Federscheibe B 10 22 N 11 1203 Sechskantmutter BM 10 23 311711211 Gehäu se für SchaltstangenkuppIung 24 211 711 221 Führung für Schaltstange hinten ob Fg Nr 212 2000 001 25 11711233 Führungsring für Schaltstangenkupplung 2 26 N 11 560 2 Scheibe 10 5 1 27 311711235A Spannhülse 1 für Schaltstangenkupplung 28 311 711 239 Sicherungskappe für Sechskantblechschraube 29 311711243 Sechskantblechschraube A 6 5 X 41 5 für Schaltstangenkupplung Bildtafel 40 N o r fl t 09 1 Typ 2 68 1 17
