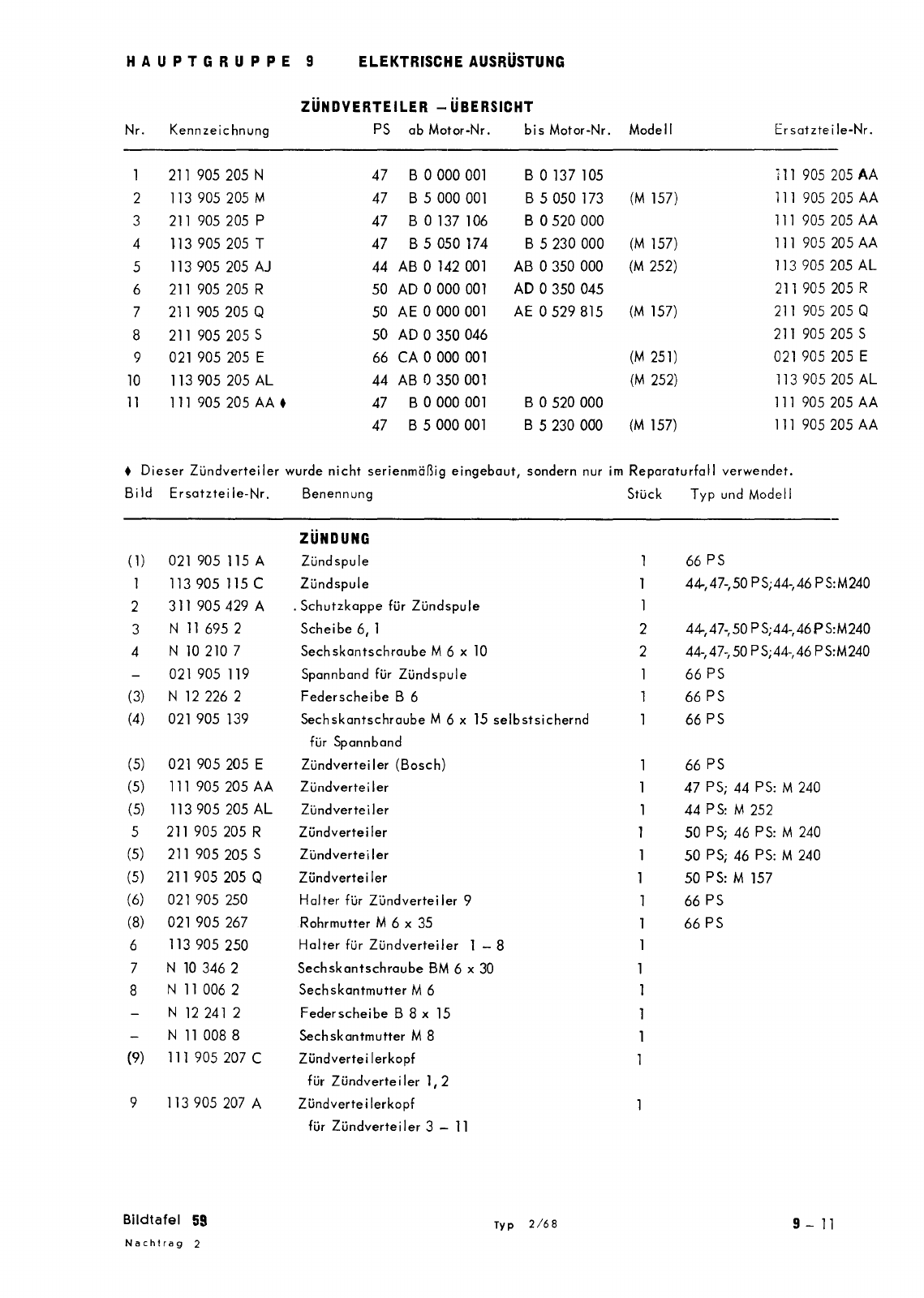

HAUPTGRUPPE 9 ELEKTRISCHE AUSRÜSTUNG ZÜNDVERTEILER ÜBERSICHT Nr Kennzeichnung PS ab Motor Nr bis Motor Nr Modell Ersotzteile Nr 1 211 905205 N 47 B 0000001 B 0 137 105 111 905 205 AA 2 113 905 205 M 47 B 5 000 001 B 5 050 173 M 157 111 905 205 AA 3 211 905 205 P 47 B 0 137 106 B 0520000 111 905 205 AA 4 113905 205 T 47 B 5 050 174 B 5230000 M 157 111 905 205 AA 5 113 905 205 AJ 44 AB 0 142001 AB 0350 000 M 252 113905205 AL 6 211 905 205 R 50 AD 0 000 001 AD 0 350 045 211905205 R 7 211 905 205 Q 50 AE 0 000 001 AE 0529815 M 157 211 905205 Q 8 211 905 205 S 50 AD 0350046 211 905 205 S 9 021 905 205 E 66 CA 0 000 001 M 251 021 905 205 E 10 113 905 205 AL 44 AB 0 350 001 M 252 113 905 205 AL 11 111 905 205 AA 47 B 0 000 001 B 0 520 000 111 905 205 AA 47 B 5000001 B 5230000 M 157 111 905 205 AA Dieser Zündverteiler wurde nicht serienmäßig eingebaut sondern nur im Reparaturfall verwendet Bild Ersatzteile Nr Benennung Stück Typ und Modell ZÜNDUNG 1 021905115 A Zündspule 1 66 PS 1 113905 115 C Zündspule 1 44 47 50 PS 44 46 PS M240 2 311 905429 A Schutzkappe für Zündspule 1 3 N 11 695 2 Scheibe 6 1 2 44 47 50 PS 44 46P S M240 4 N 10 210 7 Sechskantschraube M 6 x 10 2 44 47 50 PS 44 46 PS M240 021 905 119 Spannband für Zündspule 1 66 PS 3 N 12226 2 Federscheibe B 6 1 66 PS 4 021 905 139 Sechskantschraube M 6 x 15 selbstsichernd 1 66 PS für Spannband 5 021 905 205 E Zündvertei ler Bosch 1 66 PS 5 111 905 205 AA Zündverte i Ier 1 47 PS 44 PS M 240 5 113 905 205 AL Zündverte i ler 1 44 PS M 252 5 211 905 205 R Zündverte i ler 1 50 PS 46 PS M 240 5 211 905 205 S Zündvertei ler 1 50 PS 46 PS M 240 5 211 905 205 Q Zündvertei ler 1 50 PS M 157 6 021 905 250 Halter für Zündverteiler 9 1 66 PS 8 021 905 267 Rohrmutter M 6 x 35 1 66 PS 6 113 905 250 Halter für Zündverteiler 1 8 1 7 N 10 3462 Sechskantschraube BM 6 x 30 1 8 N 11 006 2 Sechskantmutter M 6 1 N 12 241 2 Federscheibe B 8 x 15 1 N 11 0088 Sechskantmutter M 8 1 9 111 905 207 C Zündvertei lerkopf 1 für Zündverteiler 1 2 9 113905 207 A Zündverte i lerkopf für Zündverte i Ier 3 11 Bildtafel 59 Nachtrag 2 Typ 2 68 9 11
